| SD系列超声波清洗电源的独到特点 |
|
 |
|
|
|
SD系列超声波清洗电源采用目前耐压及电流特性最好的IGBT功率模块作为开关输出器件，采用国内独家开发的"自适应不定数单向扫频”算法，除了具备输出稳定，操控简单，可控性好等特点，由于采用特殊算法，换能器寿命长，清洗效果好。 超声波清洗的负载一般情况下是由多个夹芯换能器组成的换能器阵列，胶结以后频率分布在一定的范围内，目前业界通常采用两种方法，一种是采用“频率跟踪”技术，根据一定的算法（很多时候是基于输出功率），找寻一个工作点，在工作点附近工作。一种是采用扫频技术，指定一个带宽，由频率调制信号在换能器阵列带宽内来回扫描。
|
| 采用“频率跟踪”形式的超声波电源，表面看起来似乎工作得很正常，但是由于清洗换能器是多个单一换能器胶结组合而成，换能器胶结以后，换能器的一些参数会发生很大的变化（要考虑机械耦合系数），实际跟踪时只能保证一部分特性和跟踪算法要求比较接近的单个换能器工作得较好，同样由于在这个选定的工作点来回小范围扫描，造成这一部分单个换能器承载较大的功率，而一些参数偏离工作点的换能器输出功率较小，为了达到一定的清洗效果，需要电源调整输出比较大的功率，这样造成部分换能器不正常发热，换能器振动面钢板很快空化腐蚀损坏。 |

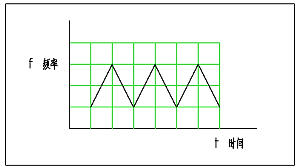

| 常规的频率扫描技术，就是对输出波形进行频率调制，基本如下面示意图 |
 |
由于频率的扫描范围较宽，可以适应大部分的换能器的工作点，保证单个换能器有比较均匀的功率输出，是超声业界广泛采用的超声波电源工作模式。

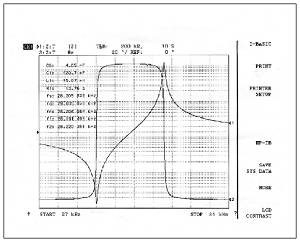

由于一个典型的朗之万结构的换能器的阻抗特性曲线可知，

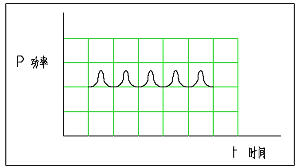

在一定带宽内扫频时，输出的功率在各个频率段不是固定的，一般来说，输出功率的最大点在波段的中心位置，当频率由低往高扫频时，一个较高功率输出点在扫频波的中点处，同样的，当频率由高往低扫频时，一个较高功率输出点在扫频波的中点处，这个过程连续不断，并且每个扫频周期出现两次。
|
 |

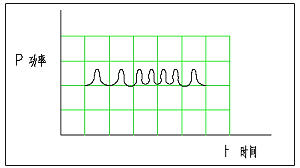

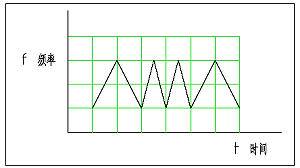

如果一个易碎工件的谐振频率与扫频频率接近，由于单一频率重复扫描，那么扫频的时候工件可能会形成共振产生非常大的振幅，从而造成工件的损坏。 为了解决这个问题，我们采用不定频率扫描的方式。 |
 |
| 这样可以有效避免工件共振损坏的情况。 |
 |
同时
采用单一的由高到低的频率扫频，这个在水槽中形成一个波长逐步变长的声波，这个声波对清洗液中的脏物叠加了一个额外的向上的作用力，由换能器向液面传递，这个作用力可以显著增强清洗效果。
所谓的自适应，就是每次超声波电源每次开机启动的时候，对负载换能器进行一次扫描分析，确定扫频中心点。
综合以上的技术，就是我们独到的“自适应不定数单向扫频”算法，实际工作中，使用比较小的平均电流就可以驱动换能器，辐射面空化腐蚀小，超声波电源温升低，清洗效果非常理想。
|
